Un onduleur convertit la tension continue en tension alternative. Dans la plupart des cas, la tension continue d'entrée est généralement inférieure tandis que la tension alternative de sortie est égale à la tension d'alimentation du réseau de 120 volts ou de 240 volts selon le pays. L'onduleur peut être construit comme un équipement autonome pour des applications telles que l'énergie solaire, ou pour fonctionner comme alimentation de secours à partir de batteries chargées séparément.
Types courants d'onduleurs
Selon la caractéristique de sortie
Onduleur à onde carrée
La forme d'onde de sortie de la tension de cet onduleur est une onde carrée. Ce type d'onduleur est le moins utilisé parmi tous les autres types d'onduleurs car tous les appareils sont conçus pour une alimentation en onde sinusoïdale. Si nous fournissons une onde carrée à un appareil à onde sinusoïdale, il peut être endommagé ou les pertes sont très élevées. Le coût de cet onduleur est très faible mais l'application est très rare. Il peut être utilisé dans des outils simples dotés d'un moteur universel.
Onde sinusoïdale
La forme d'onde de sortie de la tension est une onde sinusoïdale et elle nous donne une sortie très similaire à celle de l'alimentation électrique. C'est l'avantage majeur de cet onduleur car tous les appareils que nous utilisons sont conçus pour l'onde sinusoïdale. C’est donc le résultat parfait et garantit que l’équipement fonctionnera correctement. Ce type d'onduleurs est plus cher mais largement utilisé dans les applications résidentielles et commerciales.
Onde sinusoïdale modifiée
La construction de ce type d’onduleur est complexe par rapport à un simple onduleur à onde carrée mais plus simple que celle de l’onduleur à onde sinusoïdale pure. La sortie de cet onduleur n’est ni une onde sinusoïdale pure ni une onde carrée. La sortie d’un tel inverseur correspond à deux ondes carrées. La forme d'onde de sortie n'est pas exactement une onde sinusoïdale, mais elle ressemble à la forme d'une onde sinusoïdale.
Selon la source de l'onduleur
Onduleur de source de courant
Dans CSI, l'entrée est une source de courant. Ce type d'onduleurs est utilisé dans les applications industrielles moyenne tension, où des formes d'onde de courant de haute qualité sont obligatoires. Mais les CSI ne sont pas populaires.
Onduleur de source de tension
En VSI, l'entrée est une source de tension. Ce type d'onduleur est utilisé dans toutes les applications car il est plus efficace, offre une plus grande fiabilité et une réponse dynamique plus rapide. VSI est capable de faire fonctionner des moteurs sans déclassement.
Selon le type de charge
Onduleur monophasé
Généralement, les charges résidentielles et commerciales utilisent une alimentation monophasée. L'onduleur monophasé est utilisé pour ce type d'application.
Onduleur de pont triphasé
En cas de charge industrielle, une alimentation CA triphasée est utilisée et pour cela, nous devons utiliser un onduleur triphasé. Dans ce type d'onduleur, six thyristors et six diodes sont utilisés et connectés comme indiqué dans la figure ci-dessous.
Avantages de l'onduleur
Mettez sous tension n'importe où
Le premier avantage est la portabilité des onduleurs. Ces appareils pratiques vous permettent d’alimenter vos produits électroniques partout où vous allez. Que vous soyez en camping, en voyage à travers le pays ou simplement en train de vous détendre chez un ami, avec un onduleur, vous n'êtes jamais loin de recharger vos appareils et de rester connecté. C'est comme avoir votre propre centrale électrique personnelle en déplacement !
La polyvalence à son meilleur
Les onduleurs sont comme les caméléons du monde électrique. Ils peuvent alimenter une large gamme d’appareils, des smartphones et ordinateurs portables aux outils électriques et petits appareils électroménagers. Ainsi, que vous ayez besoin de recharger votre téléphone ou d'allumer votre mixeur pour une extravagance de préparation de smoothies, l'onduleur solaire est là pour vous. C'est comme avoir un couteau suisse pour le pouvoir !
Efficacité énergétique
Économiser de l'énergie n'est pas seulement bon pour votre conscience, mais aussi pour votre portefeuille. Les onduleurs sont devenus plus économes en énergie au fil du temps, garantissant que l'énergie de votre batterie ou de votre source d'alimentation est utilisée efficacement. Avec le bon onduleur, vous pouvez minimiser la perte de puissance pendant le processus de conversion et maximiser la durée de fonctionnement de vos appareils. Qui n'aime pas ça ?!
Héros de puissance de secours
Imaginez ceci : une panne de courant soudaine survient, vous laissant dans l’obscurité et le désespoir. Mais n’ayez crainte, car l’onduleur à onde sinusoïdale pure vient à la rescousse ! Avec un système de batterie de secours et un onduleur fiable, vous pouvez faire fonctionner les appareils essentiels, comme les lumières, les réfrigérateurs et même votre routeur Wi-Fi. C'est comme être votre propre super-héros, sauvant la situation avec une alimentation électrique ininterrompue !
Application de l'onduleur
Utilisation de la source d'alimentation CC
Un onduleur convertit le courant continu (CC) généré par les batteries ou les piles à combustible en courant alternatif (AC). L'électricité peut être à n'importe quelle tension nécessaire. Par exemple, alimentez un équipement CA conçu pour fonctionner sur secteur ou redressé pour créer du CC à n’importe quelle tension souhaitée. D'autres onduleurs comprennent des fils de type cavalier qui peuvent être connectés directement à une batterie. Ceci est nécessaire pour fournir des équipements plus puissants.
Alimentations sans interruption
Lorsque l'alimentation secteur n'est pas disponible, une alimentation sans coupure (UPS) utilise des batteries et un onduleur pour fournir une alimentation CA. Un redresseur produit de l'électricité CC pour reconstituer les batteries lorsque l'alimentation principale est rétablie. Le Programme fédéral de gestion de l'énergie (FEMP) a présenté des conseils d'acquisition pour les alimentations sans interruption (UPS).
Dans les compresseurs frigorifiques
Pour ajuster les performances du système, un inverseur peut être utilisé pour gérer la vitesse du moteur du compresseur afin de piloter un débit de réfrigérant variable dans un système de réfrigération ou de climatisation.
Dans les appareils de divertissement
Les onduleurs peuvent être utilisés dans les appareils de divertissement tels que les téléviseurs et les lecteurs DVD pour convertir l'alimentation CC des batteries en courant alternatif nécessaire à la production d'une image.
Alimentations industrielles
Un onduleur peut également fournir de l'énergie électrique pour des applications industrielles telles que la robotique, l'énergie solaire photovoltaïque (PV) et les outils électriques standard et personnalisés.
Opérateurs, sources et autres appareils
Les onduleurs peuvent être utilisés avec des batteries comme convertisseur DC-DC direct pour fournir un courant de charge du côté entrée ou fournir de l'énergie du côté sortie. Dans certains cas, une source de tension non régulée ou fixe est connectée aux bornes d'entrée d'un onduleur et est utilisée pour produire une tension régulée ou réglable aux bornes de sortie de l'onduleur. Les onduleurs sont utilisés pour contrôler la vitesse des moteurs à courant alternatif dans les projecteurs de films, les pompes péristaltiques pour les perfusions intraveineuses, les pousse-seringues pour la distribution de liquides, et sont également étudiés pour les lasers de haute puissance.
Principe de fonctionnement des onduleurs
Le concept de fonctionnement de l'onduleur est similaire à celui d'une alimentation à découpage. Il utilise une puce oscillante ou un circuit spécialisé pour contrôler la sortie du signal oscillant, qui est amplifié pour forcer le FET à basculer continuellement. Après ajustement, les caractéristiques AC peuvent produire une onde sinusoïdale AC similaire à celle du réseau électrique.
Un dispositif d'étude de puissance appelé onduleur est requis pour les systèmes solaires autonomes qui utilisent des charges CA. La taille de la tension continue définie est un facteur important à prendre en compte lors du choix d'un onduleur. La sortie de l'onduleur peut être classée en deux types : sortie CC et sortie CA. L'onduleur est connu sous le nom de convertisseur pour sortie CC car il convertit la tension continue en tension continue afin de pouvoir fournir la tension requise pour le fonctionnement de charges CC de différentes tensions.
En plus de la puissance et de la tension de sortie, la forme d'onde et la fréquence doivent être prises en compte pour la sortie CA. Faites attention aux exigences de tension continue de l'onduleur et à la variation de la surtension qu'il peut supporter à l'extrémité d'entrée.
Le circuit de commande de grille du tube de commutation de puissance peut être contrôlé par un circuit logique ou une puce de contrôle dédiée, un micro-ordinateur monopuce à usage général ou une puce DSP, etc. La capacité de régulation de tension de la sortie de l'onduleur est possible. En utilisant l'onduleur pont comme exemple, la tension nominale de la sortie du bus AC par l'onduleur doit être inférieure de 10 à 20 % à la tension nominale du bus DC (le but est de lui assurer une certaine stabilité).
L'onduleur est alors contrôlé par PWM pour fournir une marge dont l'amplitude peut varier de 10 % à 20 %, et la modification de bas en haut n'est pas limitée ; réduisez simplement le taux de service PWM. En conséquence, la plage de fluctuation de la tension continue d'entrée de l'onduleur est de -15 pour cent à 20 %. Elle n'est pas limitée tant que la tension de tenue de l'appareil le permet. Seule la modeste largeur d’impulsion de sortie doit être ajustée (équivalent à un découpage).
Lorsque la tension de sortie de la batterie ou de la cellule solaire est faible, l'onduleur doit être alimenté avec un booster. En mode d'alimentation à découpage, le booster de circuit peut augmenter la tension, ou la méthode de pompe de charge CC peut être utilisée pour augmenter la tension. L'onduleur augmente la tension avec le transformateur de sortie, de sorte que la tension de l'onduleur corresponde à la tension de la batterie ou du réseau de cellules solaires, et l'onduleur produit une tension alternative inférieure, qui est ensuite amplifiée par le transformateur de fréquence électrique et injectée dans la ligne de distribution.
Il ne faut pas oublier qu'une partie de l'énergie sera gaspillée, que le transformateur ou le circuit électronique soit survolté. Le mode de fonctionnement optimal de l'onduleur est lorsque la tension d'entrée CC correspond à la tension de la ligne de transmission et que l'alimentation CC ne traverse qu'une seule couche de liaisons de l'onduleur pour minimiser la perte de liaison de conversion. D'une manière générale, le rendement de l'onduleur est supérieur à 90 %. L'énergie thermique du tube de puissance et du transformateur est convertie à partir de l'énergie perdue dans la liaison onduleur.
Cette chaleur est préjudiciable au fonctionnement de l'onduleur et présente un risque pour la sécurité de l'appareil. Pour évacuer la chaleur de l'appareil, un radiateur, un ventilateur ou d'autres moyens doivent être utilisés. La perte de conduction et la perte de commutation sont généralement deux éléments de la perte d'inversion.
Conseils d'entretien pour la batterie de l'onduleur
Vérifiez l'état de la batterie lorsqu'elle est complètement chargée
Nettoyez régulièrement les bornes de la batterie
Vérifiez régulièrement le niveau d'acide
Stockez l'onduleur dans un espace aéré
Gardez la surface de la batterie propre
Utilisez l'onduleur régulièrement
Maintenir la santé des fils
Facteurs à considérer lors du choix d'un onduleur
Comprendre vos besoins en énergie
Votre besoin en énergie correspond à l’électricité totale nécessaire pour faire fonctionner tous les appareils que vous souhaitez faire fonctionner lors d’une panne de courant. Si vous possédez plusieurs unités du même appareil, vous devez alors multiplier la consommation électrique de cet appareil par le nombre d'unités dont vous disposez.
Capacité de l’onduleur et de la batterie
Assurez-vous que la capacité des batteries de votre onduleur correspond à la capacité de votre onduleur. Notez que la capacité d’une batterie correspond à l’électricité qu’elle peut stocker et que la capacité de l’onduleur correspond à la quantité d’électricité qu’elle peut fournir à la fois. La capacité de la batterie, calculée en ampères-heures, peut être déterminée en fonction de l'autonomie nécessaire à tous vos appareils. Il existe un calcul simple qui vous aidera à choisir la batterie idéale pour vos besoins.
Capacité de la batterie= Puissance nécessaire en watts * Autonomie de sauvegarde (en heures) / Tension de la batterie (prise en compte comme 12 V)
Détermination de la valeur nominale VA de l'onduleur dont vous avez besoin
La capacité de l'onduleur, qui est mesurée en Volt Ampère, est directement proportionnelle à la charge totale que vous cherchez à supporter. La valeur précise de la capacité de l'onduleur peut être trouvée en divisant la charge totale à supporter par le facteur de puissance, qui est une mesure de la perte d'efficacité dans la conversion du courant continu en courant alternatif. Vous pouvez trouver la valeur de la capacité de l'onduleur mentionnée dans la description du produit lorsque vous achetez un onduleur.
Choisir entre un onduleur à onde sinusoïdale et un onduleur à onde carrée
Selon l'apparence du courant alternatif, vous avez deux options, à savoir l'onduleur sinusoïdal et l'onduleur carré. Il est recommandé d'acheter un onduleur sinusoïdal malgré son coût légèrement plus élevé, car il est plus sûr et dure plus longtemps. Vous pouvez également trouver sur le marché des onduleurs à onde sinusoïdale modifiée qui sont moins chers que les onduleurs ordinaires.
Onduleur vs UPS
Il convient de mentionner qu'un onduleur est mieux adapté aux PC car un onduleur prend une microseconde pour passer à l'alimentation de secours, et ce délai de commutation peut endommager le système. Il est donc prudent d’acheter un onduleur pour utiliser des appareils tels que des ventilateurs, des lumières, des téléviseurs, etc.
Vérifier le câblage à la maison
L’une des choses cruciales à faire avant de choisir un onduleur est de voir si le câblage de votre maison est compatible avec l’onduleur que vous achetez. Il est préférable d’exclure les gros appareils électroménagers, tels que les réfrigérateurs et les climatiseurs, du câblage, car ils nécessitent beaucoup d’énergie par batterie. Consulter votre technicien et déterminer si votre maison est compatible avec l’onduleur que vous envisagez d’acheter est toujours une bonne idée.

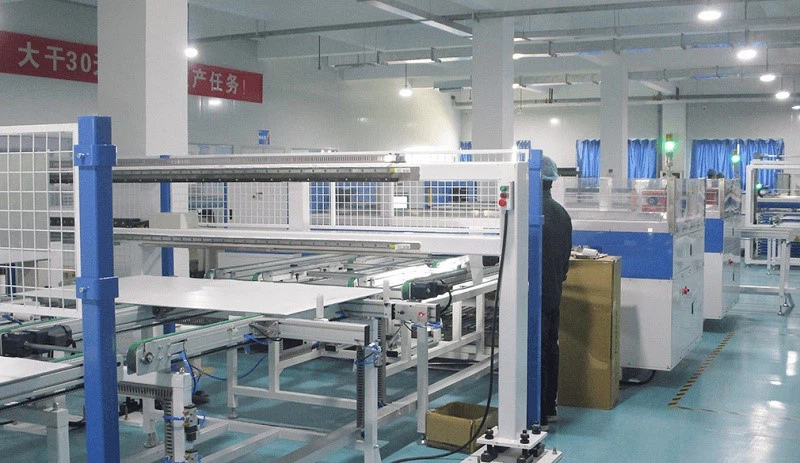

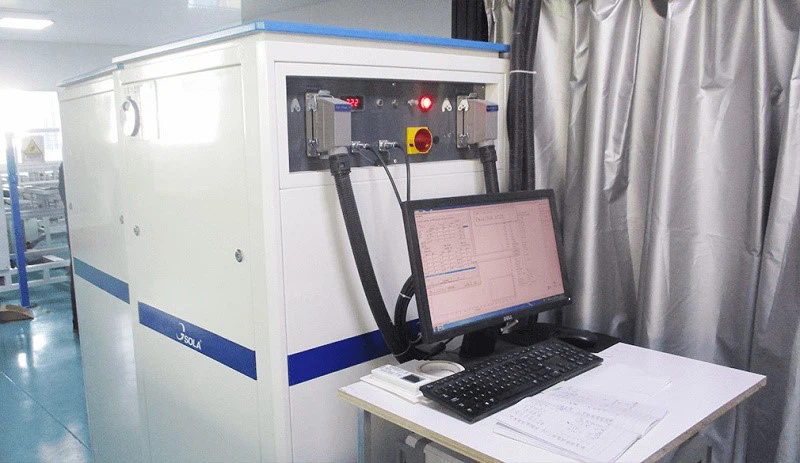

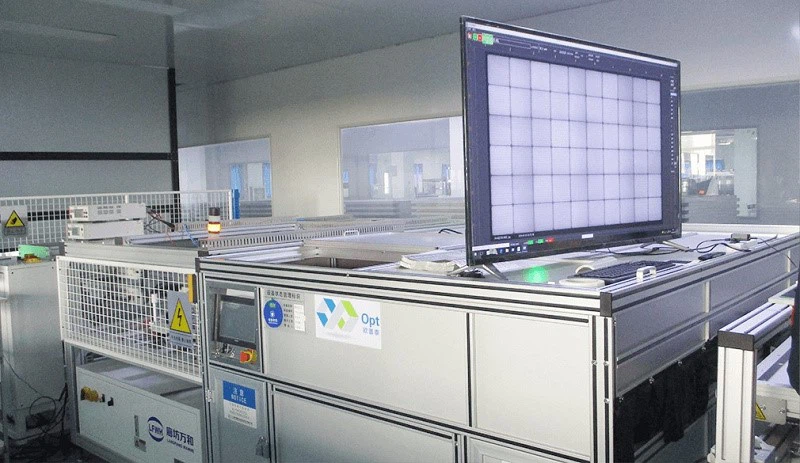

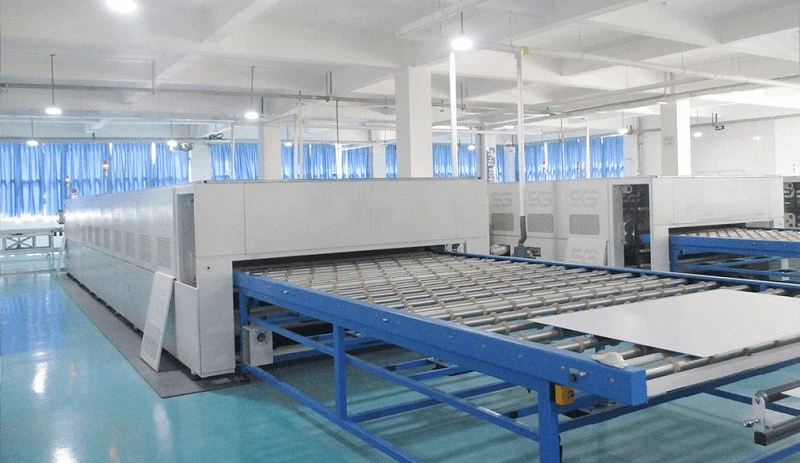

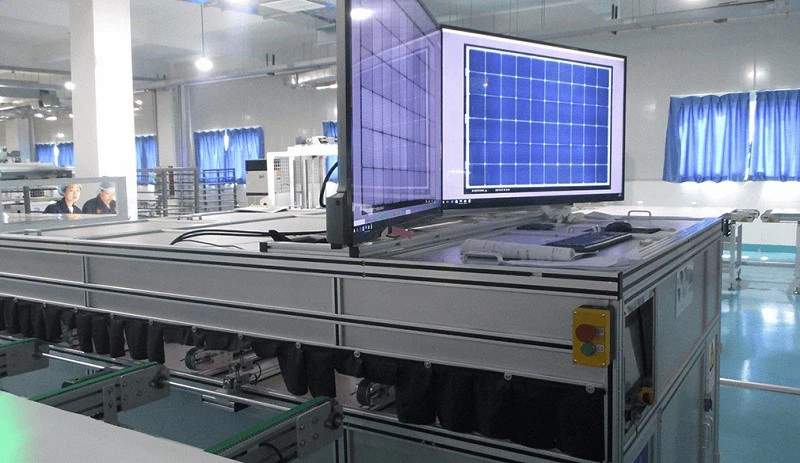

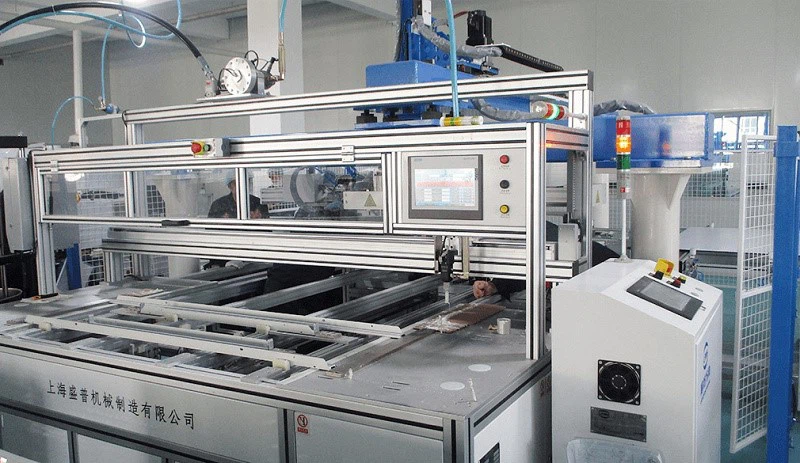

Notre usine
Notre usine est équipée de lignes de production avancées et d'une technologie de pointe pour assurer la production de panneaux solaires fiables et efficaces. Le processus de production est strictement contrôlé pour garantir la qualité de chaque produit.
Notre certificat
Nous avons obtenu les certifications TUV, CE, CQC, CEC, ISO9001 et autres, et la qualité des produits est garantie.
Guide FAQ ultime sur les onduleurs
Q : A quoi sert un onduleur ?
Q : Comment fonctionne un onduleur à la maison ?
Q : Quelle est la différence entre un générateur et un onduleur ?
Q : Combien de temps durera une batterie 12 V avec un onduleur ?
Q : Combien de temps le téléviseur fonctionnera-t-il sur un onduleur ?
Q : Un onduleur peut-il détruire une batterie ?
Q : Si un onduleur n’est connecté à aucune charge, va-t-il vider la batterie ?
Q : Un onduleur a-t-il besoin du Wi-Fi ?
Q : Que ne pas faire avec un onduleur ?
Q : Un onduleur consomme-t-il de l’énergie si rien n’est branché ?
Q : Pourquoi la batterie de l’onduleur se décharge-t-elle si rapidement ?
Q : Pouvez-vous faire fonctionner un onduleur 24 heures sur 24 ?
Q : Combien de temps faut-il à un onduleur pour se charger complètement ?
Q : Les onduleurs présentent-ils un risque d'incendie ?
Q : De quelle taille d’onduleur ai-je besoin pour faire fonctionner une maison ?
Q : Comment puis-je savoir quand mon onduleur est chargé ?
Q : Les onduleurs chauffent-ils ?
Q : Où doit être placé l’onduleur ?
Q : Comment puis-je connecter un onduleur à ma maison ?
Q : Comment puis-je savoir si la batterie de mon onduleur est faible ?
Q : Comment choisir correctement l’onduleur ?
Q : Puis-je connecter plusieurs onduleurs à une source d’alimentation ?
