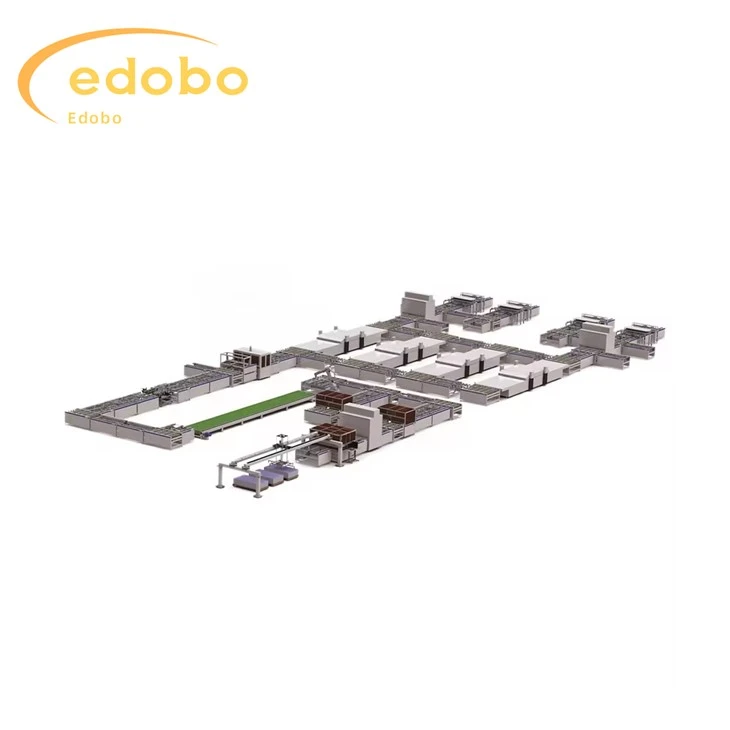

Ligne de production de modules solaires photovoltaïques de 100 MW-600MW

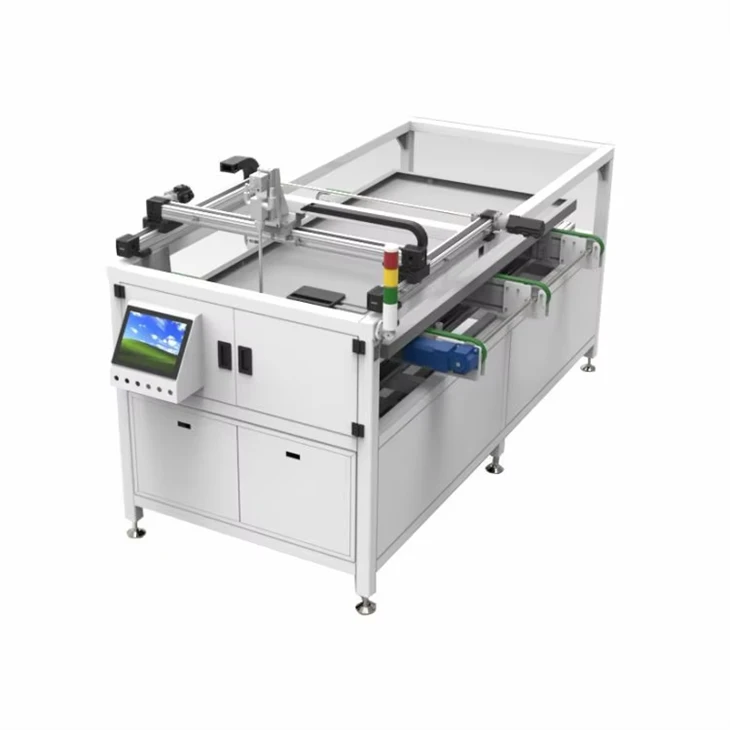

Lay-up (type mécanique)

1. La méthode d'alimentation est courte et longue, et la fonction de l'équipement est de les disposer dans une séquence correspondante. Le côté long de la chaîne de batteries est parallèle au côté long du composant. Le système de composition local peut être utilisé pour organiser des composants de 96, 72 et 60 pièces et dispose d'une fonction de réglage mécanique.

2. Recevez automatiquement les chaînes de batterie, ramassez les chaînes de batterie dans des positions mécaniques et pré-redressez le verre.

3. Recevez le verre et l'EVA de la ligne de production. Retirez le fil de batterie de la position mécanique. Placer la batterie en série sur EVA selon les électrodes positives et négatives. Après avoir terminé toutes les actions, le composant génère une sortie.

4. La chaîne de batteries est positionnée par positionnement visuel, positionnement par fibre optique et positionnement mécanique.

1. La machine adopte une courroie synchrone, entraînée par un servomoteur et guidée par un rail de guidage linéaire, qui présente les avantages d'un positionnement précis, d'un fonctionnement stable et d'une vitesse rapide.
2. La ventouse est en polyuréthane et ne laissera aucune marque sur le cordon de batterie après aspiration.
3. La machine est équipée d’une protection électrique et gazeuse.
4. La machine est entièrement automatique et ne nécessite aucune intervention manuelle.
5. La précision de positionnement de la chaîne de batterie est de ± 0,3 millimètres
6. Six cordons d'alimentation espacés de 1-10 millimètres
7. Compatible avec plusieurs chaînes de batteries, taille 156/182/210, 6-12 pièces
8. Le doigt principal des cellules solaires est compatible avec 2/3/4/5 doigts

(1) Capacité de la ligne de production : 100 MW-600MW/an.
(2) La puissance requise pour l'équipement est de 380 V (système triphasé à cinq fils) et la demande de puissance peut être trouvée dans les paramètres d'équipement de chaque unité. La configuration de la ligne électrique sera fournie séparément par notre société.
(3) Les besoins en air comprimé pour l'équipement sont de 0.6-0,8 MPa, sec, propre et répondent aux exigences des lignes de production automatisées ; Particules de poussière Inférieur ou égal à 1 um, point de rosée sous pression de l'eau Inférieur ou égal à -40 degrés, huile (y compris la vapeur) Inférieur ou égal à 0,1 mg/ ;
(4) La pureté de l'air dans l'usine ne doit pas être inférieure au niveau 300 000 (classe ISO 8) ;
(5) Vitesse de transport de l'équipement de transmission : Le temps de cycle de transmission est inférieur à 22 s, ce qui répond à l'exigence d'une capacité de production de 500 MW/an. L'ensemble de la ligne adopte une régulation de vitesse à fréquence variable, avec une fréquence de régulation de vitesse principale fixée à 30 Hz et une plage de régulation de vitesse de 0-50HZ (la vitesse spécifique peut être trouvée dans les paramètres d'équipement de chaque unité) ;
(6) Dimensions externes de la ligne de transmission : cet équipement est un appareil non standard et le schéma de configuration final sera fourni par Edobo Solar ;
(7) Hauteur de la chaîne de montage et plage de réglage : Il existe une certaine différence de hauteur entre l'équipement individuel et l'unité de transmission. Pour les dimensions extérieures détaillées, veuillez vous référer aux paramètres techniques de chaque équipement ; La hauteur de l'unité de transmission est généralement de 950 mm ± 30 mm ;
(8) La plage de fonctionnement de la ligne de transmission et de l'équipement peut être ajustée entre les composants de longueur (1650 mm-2600 mm) * largeur (950 mm-1500 mm), permettant le transport de composants selon diverses méthodes de stratification.
(9) La ligne de transmission est lisse et la taille du décalage est inférieure à 10 mm ;
(10) Lorsque l'équipement fonctionne normalement, le taux de défaillance des composants provoqué par l'équipement et les lignes de transmission est inférieur à 1/1000 ;
(11) Niveau sonore lors du fonctionnement de l'équipement Inférieur ou égal à 72dbA (hors pompes à compression)

1. La cellule adopte un positionnement visuel CCD, qui présente les avantages d'une grande précision et stabilité ;
2. L'équipement peut recevoir automatiquement, mettre en page automatiquement et exporter automatiquement les composants, et la mise en page est un positionnement précis ;
3. La ventouse est fabriquée en silicone importé, qui ne laissera pas de marque sur la surface de la batterie ;
4. Adoptez le mode de mouvement mécanique à trois axes (rotation de 180 degrés) ;
5. Le mouvement latéral adopte un module de moteur linéaire, qui présente les avantages d'une vitesse de mouvement rapide, d'une précision de positionnement répétée élevée et de performances stables, permettant d'économiser le temps de battement global ;
6. Le réglage du changement de bord long et court adopte un mécanisme de verrouillage rapide, un réglage rapide, simple, pratique et fiable ;
