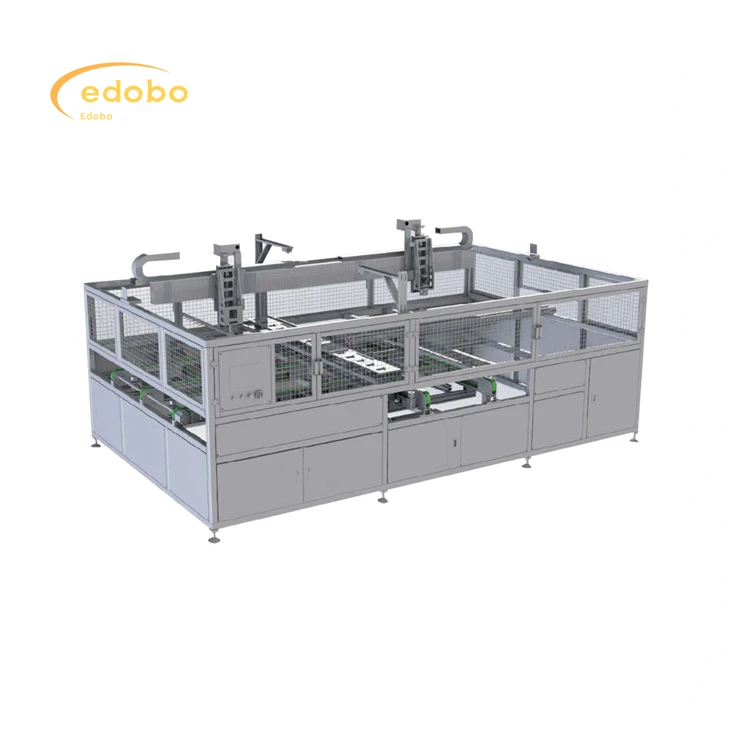

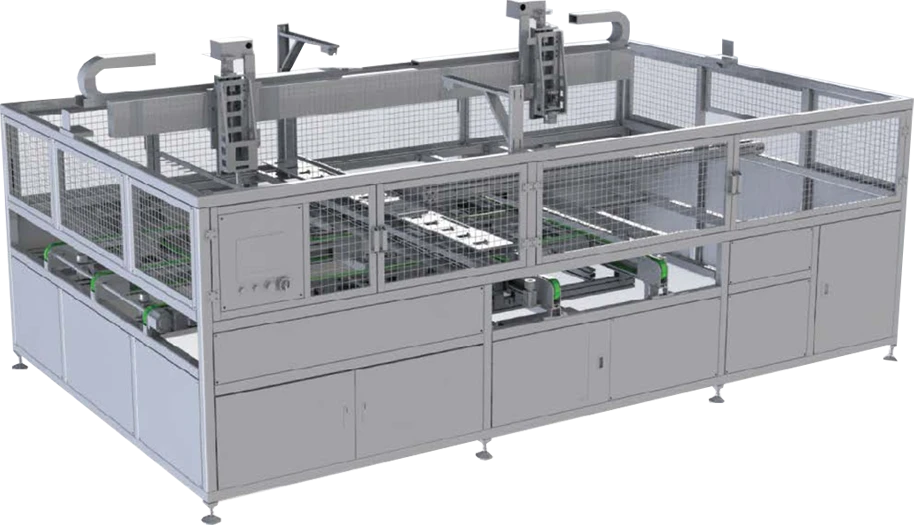

Machine de pose automatique de panneaux solaires pour ligne de production

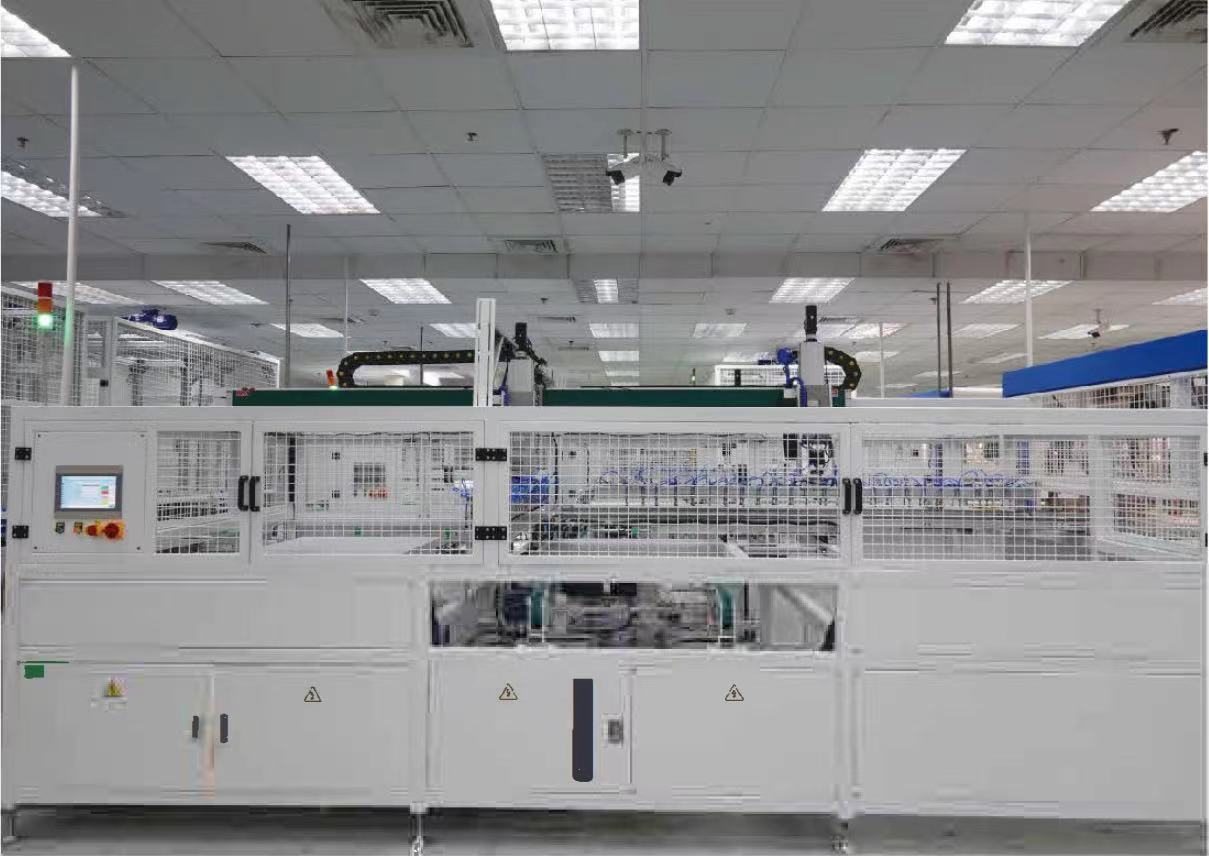

Lay-up (type mécanique)

1. La méthode d'alimentation est courte et longue, et la fonction de l'équipement est de les disposer dans une séquence correspondante. Le côté long de la chaîne de batteries est parallèle au côté long du composant. Le système de composition local peut être utilisé pour organiser des composants de 96, 72 et 60 pièces et dispose d'une fonction de réglage mécanique.

2. Recevez automatiquement les chaînes de batterie, ramassez les chaînes de batterie dans des positions mécaniques et pré-redressez le verre.

3. Recevez le verre et l'EVA de la ligne de production. Retirez le fil de batterie de la position mécanique. Placer la batterie en série sur EVA selon les électrodes positives et négatives. Après avoir terminé toutes les actions, le composant génère une sortie.

4. La chaîne de batteries est positionnée par positionnement visuel, positionnement par fibre optique et positionnement mécanique.

1. La machine adopte une courroie synchrone, entraînée par un servomoteur et guidée par un rail de guidage linéaire, qui présente les avantages d'un positionnement précis, d'un fonctionnement stable et d'une vitesse rapide.
2. La ventouse est en polyuréthane et ne laissera aucune marque sur le cordon de batterie après aspiration.
3. La machine est équipée d’une protection électrique et gazeuse.
4. La machine est entièrement automatique et ne nécessite aucune intervention manuelle.
5. La précision de positionnement de la chaîne de batterie est de ± 0,3 millimètres
6. Six cordons d'alimentation espacés de 1-10 millimètres
7. Compatible avec plusieurs chaînes de batteries, taille 156/182/210, 6-12 pièces
8. Le doigt principal des cellules solaires est compatible avec 2/3/4/5 doigts

♦ Composants applicables : composants conventionnels, demi-feuille et double verre d'une longueur de 1640-2500 mm et d'une largeur950-1400 mm
♦ Battement de travail : 6 secondes/corde
♦ Capacité de production maximale : 3 400 pièces/jour
♦ Opérateur en ligne : 0
♦ Puissance nominale (KW) : 6KW
♦ Consommation de gaz (L/min) : 60 L/min
♦ Pression (MPa) :0.6-0.BMPa
♦ Spécification de l'interface : 12
♦ Dimension hors tout (longueur*largeur*hauteur) : 4770mm*2840mm*2250mm
♦ poids : 2850 kg

1. La cellule adopte un positionnement visuel CCD, qui présente les avantages d'une grande précision et stabilité ;
2. L'équipement peut recevoir automatiquement, mettre en page automatiquement et exporter automatiquement les composants, et la mise en page est un positionnement précis ;
3. La ventouse est fabriquée en silicone importé, qui ne laissera pas de marque sur la surface de la batterie ;
4. Adoptez le mode de mouvement mécanique à trois axes (rotation de 180 degrés) ;
5. Le mouvement latéral adopte un module de moteur linéaire, qui présente les avantages d'une vitesse de mouvement rapide, d'une précision de positionnement répétée élevée et de performances stables, permettant d'économiser le temps de battement global ;
6. Le réglage du changement de bord long et court adopte un mécanisme de verrouillage rapide, un réglage rapide, simple, pratique et fiable ;
