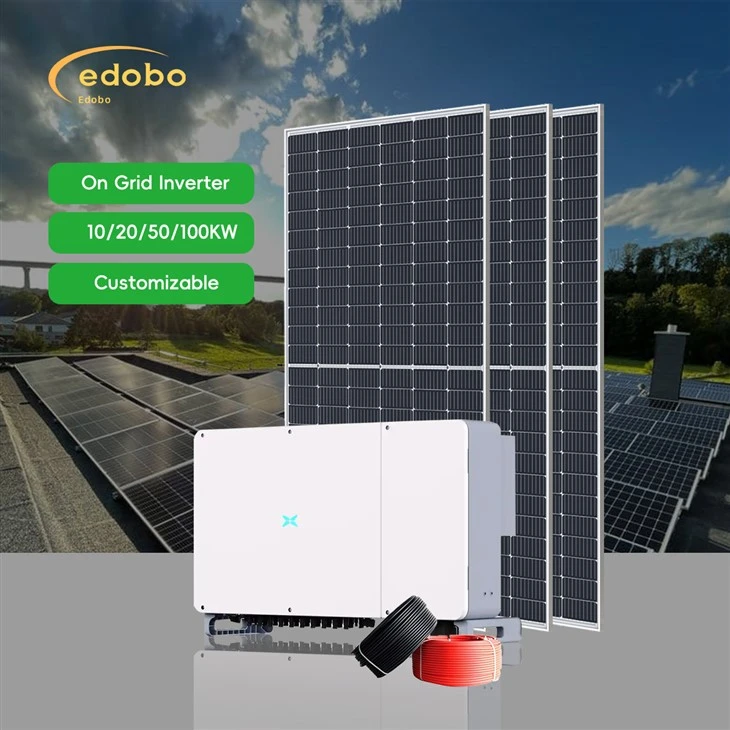

50 kW sur les composants du système d'énergie solaire de réseau
Description
Paramètres techniques
Présentation de notre système solaire industriel
Caractéristiques:
1. Panneaux solaires:
Quantité: environ 100–112 panneaux, selon la puissance du panneau (550W - 600W chacune).
Type: Panneaux monocristallins ou polycristallins à haute efficacité.
Objectif: capture la lumière du soleil et le convertit en électricité à courant direct (DC).
Caractéristiques:
Efficacité de conversion d'énergie élevée.
Durable et résistant aux intempéries (IP67 / IP68).
2. Onduleur lié à la grille:
Capacité: 50 kW ou plusieurs onduleurs plus petits (par exemple, 2 x 25 kW).
Objectif: convertit l'électricité DC des panneaux solaires en électricité de courant alternatif (AC) pour une utilisation et l'alimentation en grille.
Caractéristiques:
Suivi de point de puissance maximum (MPPT) pour une conversion d'énergie optimisée.
Systèmes de sécurité et de surveillance intégrés.
Avantages:
3. Structures de montage:
Type: Systèmes de montage à inclinaison ou réglables fixes (sur le toit ou monté au sol).
Matériel: Aluminium ou acier galvanisé pour la résistance à la corrosion et la durabilité.
Objectif: En toute sécurité, maintient les panneaux solaires à l'angle optimal pour une exposition maximale au soleil.
4. Boîte de combiner DC:
Objectif: combine la sortie CC à partir de plusieurs chaînes de panneaux solaires et l'alimente à l'onduleur.
Caractéristiques:
Dispositifs de protection des surtensions (SPD).
Protection de surintensité avec fusibles ou disjoncteurs.
Scénarios d'utilisation
|
Article |
Nom des composants |
Image |
Données techniques |
Quantité |
|
1 |
Panneau solaire mono (Yingli Solar) |
|
Alimentation nominale: 450watt, 144cell, 9bb. Poids: 23,5 kg |
112 pièces |
|
2 |
Onduleur lié à la grille (Solis) |
|
Alimentation de sortie nominale: 50kw Tension de grille nominale: 220/380V ou 230V / 400V triphasé 50Hz / 60Hz |
1 pièce |
|
3 |
Bâton wifi |
|
Système de surveillance |
1 pièce |
|
4 |
Câble PV |
|
Pv 1- f 4 4 mm2 Le fil rouge est de 350 m Le fil noir est de 350 m |
400m |
|
5 |
Connecteur MC |
|
Tension nominale: 1000v |
18 pages |
