Fonction et introduction

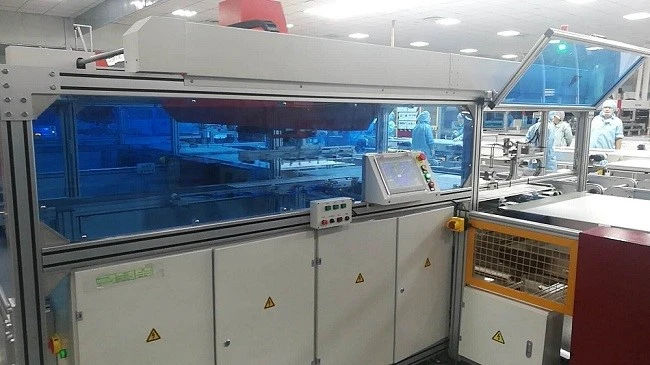

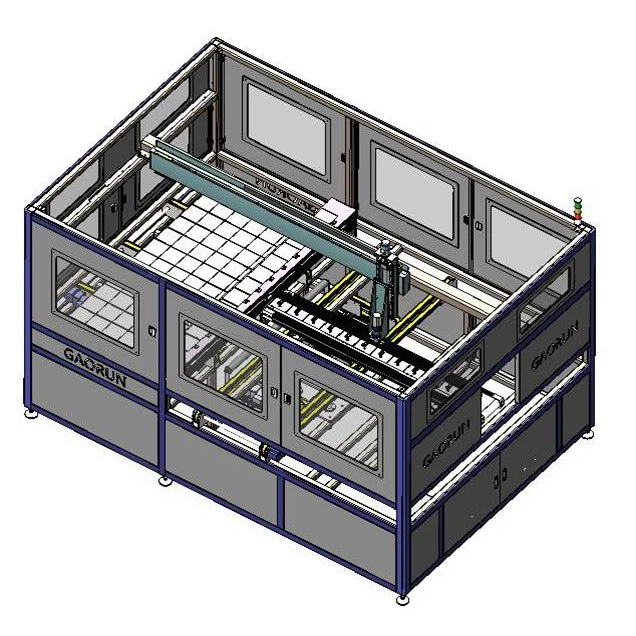

La machine de superposition automatique avec bord long vers l'avant correspond à une machine à cordes automatique. Le bord long de la chaîne de cellules est parallèle au bord long du module. La machine avec système de superposition à jeu unique peut être appliquée pour la superposition des modules 96, 72 et 60 et dispose d'une régulation des machines.
1. Réception de la cellule de chaîne de la cellule de chaîne automatique. Sélection de la chaîne de cellules vers le mécanisme de régulation. Continuez la régulation jusqu'à la cellule de chaîne.
2. Réception du verre et du matériau EVA de la chaîne de production. Continuez la régulation jusqu'à la cellule de chaîne.
3. Récupérer la chaîne de cellules du mécanisme de régulation. Mettre la chaîne de cellules sur l'EVA selon les électrodes positive et négative. Transmettez le module après avoir terminé toutes les actions.
4. La cellule à cordes peut réaliser un positionnement visuel, un positionnement par fibre optique et un positionnement mécanique.
Paramètre principal
Format des modules :(1400-2600)mm*(800-1100)mm
Temps de cycle : le temps de la chaîne à 10 ou 12 modules est inférieur à 15 s/temps de
la chaîne avec 6 modules est inférieure à 10 s
Capacité maximale : 2 400 /heure
Poids : 400 kg
Puissance nominale : 4,5 kW
Pression :0.6-0,8 MPa
Format de connexion : Φ12
Dimension (LXLXH) : 3500 mm*2500 mm*2200 mm
Avantage
1.La machine utilise une courroie et une tige à vis entraînées par un servomoteur pour la transmission et guidées par un rail linéaire, avec des avantages tels qu'un positionnement précis, un fonctionnement stable et une vitesse élevée.
2. La plaque d'aspiration est en polyuréthane, ne laissant aucune marque sur la chaîne cellulaire après aspiration.
3. La machine est équipée d'une protection contre la mise hors tension et contre la coupure d'air.
4. La machine est entièrement automatique et ne nécessite aucune interférence humaine.
5.La précision de localisation de la chaîne de cellules est de ±0,3 mm.
6.Six chaînes de cellules avec un intervalle compris entre 1 et 10 mm.
7. La dimension de la chaîne de cellules est de 125/156,6 à 12 pièces.
8. Jeu de barres principal avec 2 jeux de barres/3 jeux de barres/4 jeux de barres/5 jeux de barres.
|
