Fonction et introduction
1. Bord long vers l'avant
2. Centrage du verre
3.La dimension de la machine est de 1500 * 1500 * 990 avec trois voies de transmission qui utilisent une courroie synchrone en tissu vert T10.

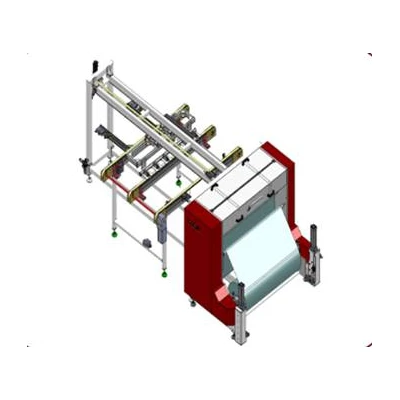

4. Découpe automatique EVA
5. Pose automatique d'EVA
6. Le bouclier anti-poussière est équipé pour EVA
7. Le diamètre maximum du rouleau EVA est de 720 mm.
8. Le diamètre EVA autorisé : 3 pouces (76 mm)
Paramètre principal
Format des modules :(1580-2000)mm*(800-1000)mm
Temps de cycle : <25 s
Capacité maximale :> 3400 /jour
Opérateurs en ligne : aucun
Poids : environ 1000 kg
Puissance nominale : 3,9 kW
Consommation d'air : 38 L/min
Pression : 0,7 MPa+0,1
Format de connexion : Φ12
Dimension (LXLXH) : 3700 mm x 1500 mm x 1400 mm
Exigence environnementale : température : 18-30 degrés, humidité < 75 % sans formation de rosée.
Avantage
1.La machine utilise un mécanisme de transmission à pignon et à crémaillère entraîné par un servomoteur et guidé par un rail linéaire, avec des avantages tels qu'un positionnement précis et un fonctionnement stable.
2. La machine est équipée d'un outil de chargement EVA pour le fonctionnement.
3. La vitesse d'étirement de l'EVA peut être ajustée automatiquement pour un fonctionnement stable.
4. L'EVA est coupé par une machine intégrée pour garantir un bord de coupe plat et soigné.
5.La précision de la découpe EVA est de ±(0.5+0.15 %L) et l'erreur diagonale est de ±1,5 mm.
6. La machine a une fonction d'alignement automatique pour la mise en EVA et la portée d'alignement est de ± 2 mm.
7. Un bouclier de sécurité et un pare-poussière sont équipés sur la partie principale de l'équipement.
|
