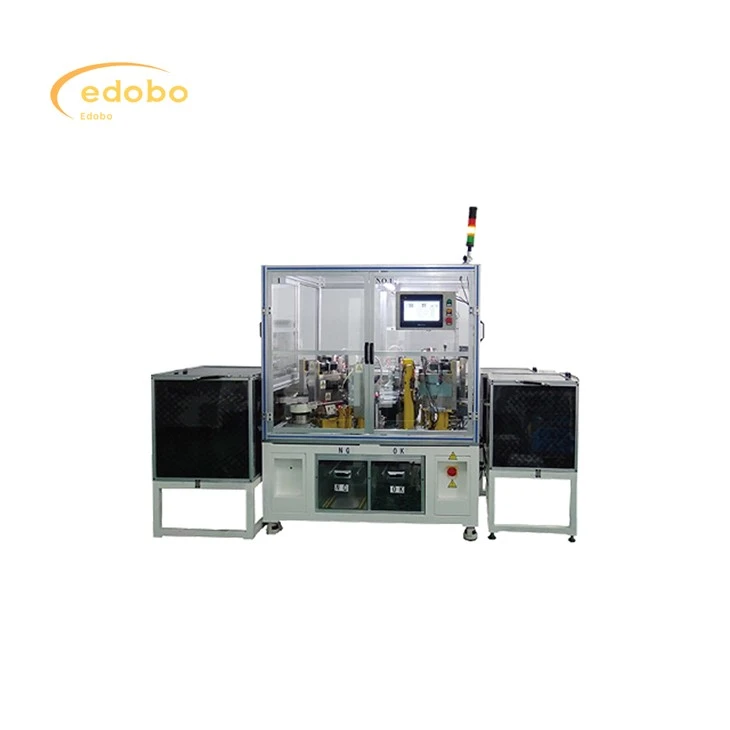

Connecteur MC4 Machine d'assemblage automatique Ligne de production de connecteur photovoltaïque

Edobo Système d'assemblage de connecteur entièrement automatique, un change de jeu pour la production de connecteurs efficace et de haute qualité. Ce système de pointe, conçu pour un assemblage entièrement automatique, prend des composants de connecteur bruts et les transforme en produits finis à un rythme impressionnant de 15-20 de pièces par minute. Doté de stations de montage personnalisables pour s'adapter à divers modèles de connecteurs, le système garantit une précision dans le placement des composants et l'assemblage robuste, y compris les processus de sertissage et de sécurisation automatisés. Fonctionnant dans une plage de température de 0-40 degré (32-104 degré f) et une plage d'humidité de 4 0% -80%, il offre un taux de qualification de produit dépassant 99%. Exigeant uniquement de la puissance AC 220V / 50Hz et une alimentation à air sèche propre (0. 5-0. 7 MPa), le système rationalise votre fabrication, minimise la main-d'œuvre et maximise la production de production, donnant à votre entreprise un avantage concurrentiel.

Envoyez demande

Description

Paramètres techniques

Solar Panels Production Automatic Trimming

Edobo solar cable machine

produc features

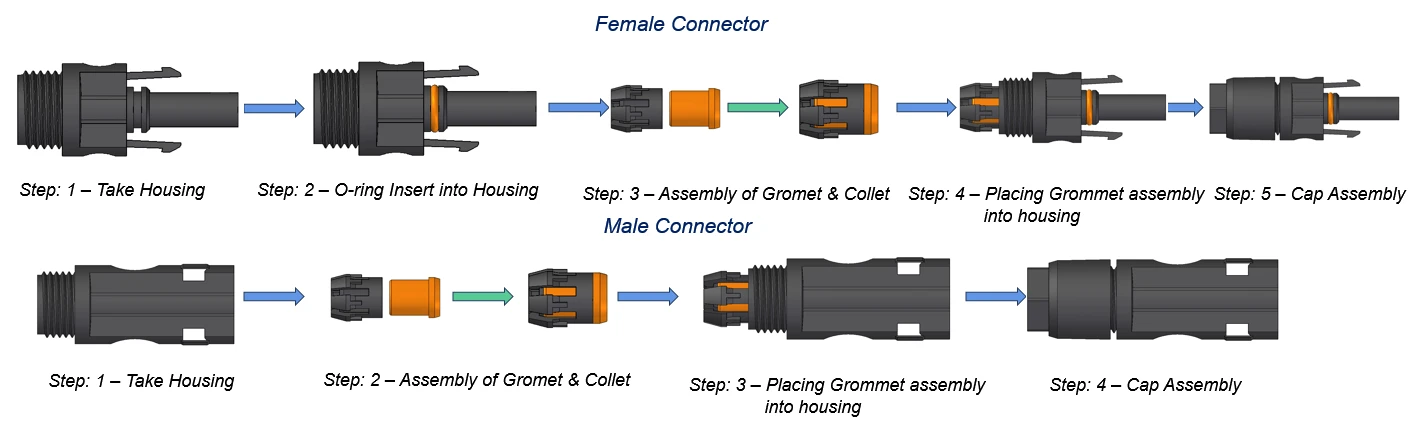

Assembly of positive and negative connectors

Assemblage de connecteurs positifs et négatifs

Pole négatif (connecteur féminin):

1. Take Housing (connecteur féminin):Commencez par le boîtier du connecteur féminin.

2.On-ring Insérer dans le boîtier (connecteur féminin):Insérez le joint torique dans le logement féminin.

3.Assmentiel de Gommet & Collet (connecteur féminin):Assemblez le grommet et la collègue pour le connecteur féminin.

4. Placer l'assemblage de monture dans le boîtier (connecteur féminin):Insérez le grommet et la collème assemblés dans le boîtier féminin.

5.Assembly PAP (connecteur féminin):Fixez le capuchon au boîtier du connecteur féminin.

Pôle positif (connecteur mâle):

1. Boîtier de traction (connecteur masculin):Commencez par le boîtier du connecteur masculin.

2.Assmentiels de Gommet & Collet (connecteur masculin):Assemblez le grommet et la collègue pour le connecteur masculin.

3.Placer l'assemblage de monture dans le boîtier (connecteur masculin):Insérez le grommet et la collet assemblés dans le boîtier masculin.

4.Assemblage de capuchon (connecteur masculin):Fixez le capuchon au boîtier du connecteur mâle.

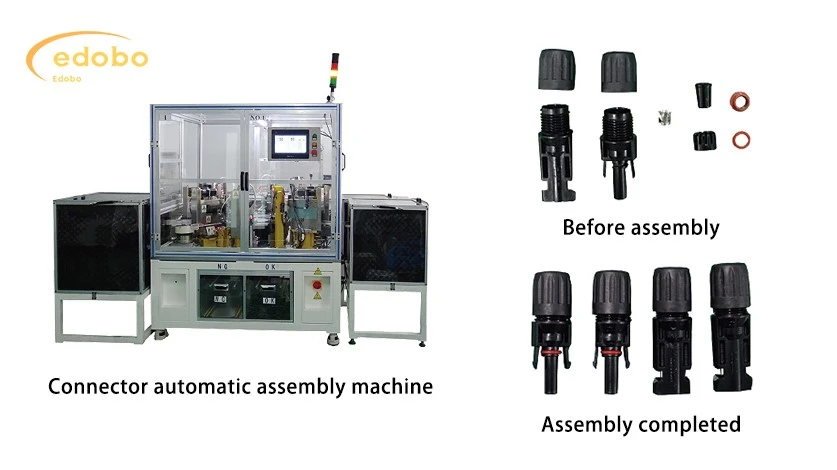

Assembly of photovoltaic connectors

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Fonctionnalité	Spécification
Plage de traitement	Stations de montage personnalisables basées sur le modèle de connecteur
Capacité de production	15-20 pcs / min
Fonction	Assemblage entièrement automatique de tous les composants du connecteur
Température de fonctionnement	0-40 degré (32-104 degré f)
Humidité	40%-80%
Taux de qualification du produit	Supérieur ou égal à 99%
Pression atmosphérique	0. 5 MPa - 0. 7 MPa (nécessite une source d'air sèche propre)
Alimentation électrique	AC 220V / 50Hz

Solar Panels Production Automatic Trimming

étiquette à chaud: Connecteur MC4 Machine d'assemblage automatique Ligne de production de connecteur photovoltaïque, Chine MC4 Connecteur Assemblée Assemblée Assemblée Photovoltaic Connector Ligne de production Fournitures, usine
