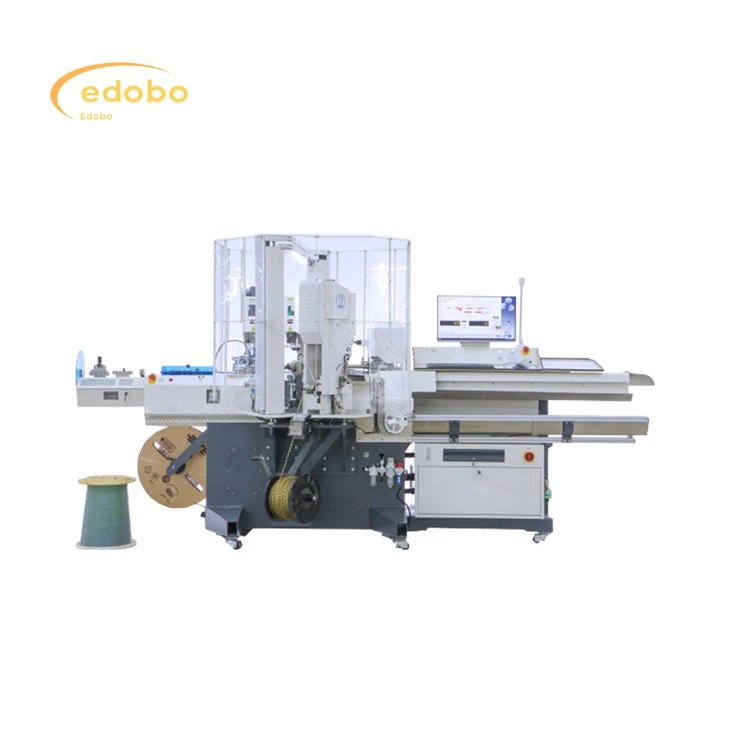

Ligne de production de ligne de connexion MC4 à panneaux solaires

Assemblage de connecteurs positifs et négatifs

Pole négatif (connecteur féminin):

1. Take Housing (connecteur féminin):Commencez par le boîtier du connecteur féminin.

2.On-ring Insérer dans le boîtier (connecteur féminin):Insérez le joint torique dans le logement féminin.

3.Assemblage de Gommet & Collet (connecteur féminin):Assemblez le grommet et la collègue pour le connecteur féminin.

4. Placer l'assemblage de monture dans le boîtier (connecteur féminin):Insérez le grommet et la collecte assemblés dans le boîtier féminin.

5.Assembly PAP (connecteur féminin):Fixez le capuchon au boîtier du connecteur féminin.

Pôle positif (connecteur mâle):

1. Boîtier de traction (connecteur masculin):Commencez par le boîtier du connecteur masculin.

2.Assmentiels de Gommet & Collet (connecteur masculin):Assemblez le grommet et la collègue pour le connecteur masculin.

3.Placer l'assemblage de monture dans le boîtier (connecteur masculin):Insérez le grommet et la collet assemblés dans le boîtier masculin.

4.Assemblage de capuchon (connecteur masculin):Fixez le capuchon au boîtier du connecteur mâle.

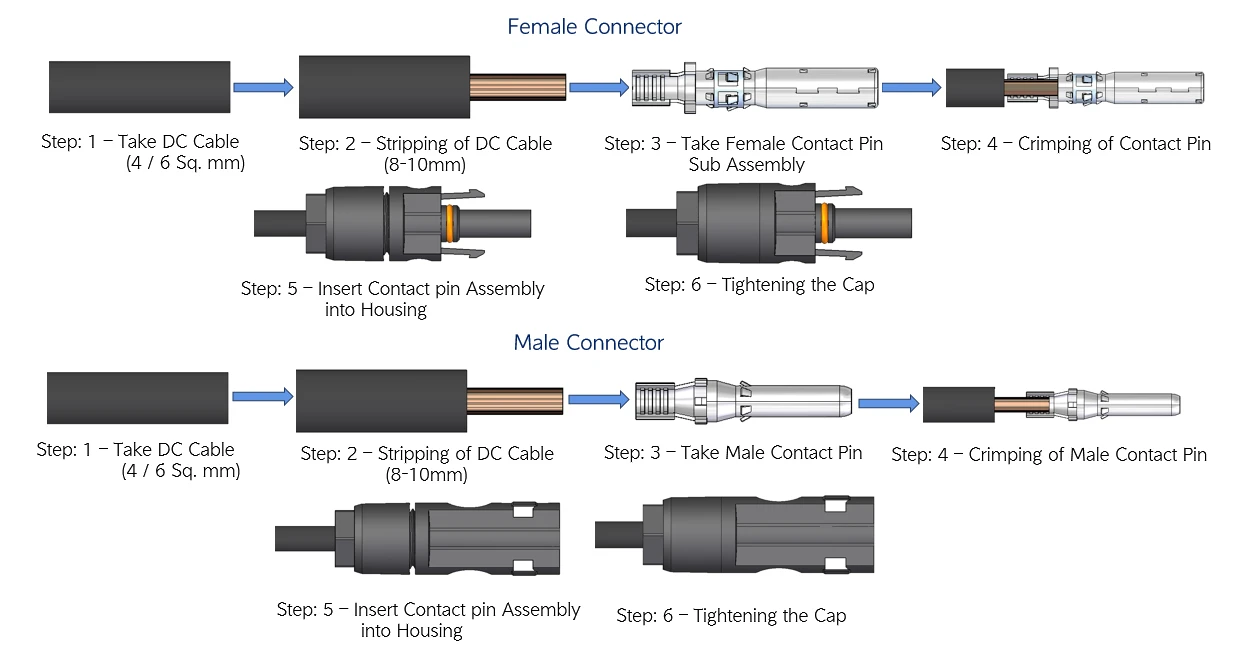

Les étapes de sertissage du terminal incluent principalement les étapes suivantes:

2. Take Câble CC:Préparez un câble CC.

2.Préparez le câble:Dépuisez une longueur d'isolation à partir du câble CC (fil).

3.Sélectionnez la broche de contact:Prenez l'ensemble de broches de contact féminin ou mâle

4. Crigner la broche de contact:Placez le fil dépouillé dans la broche de contact et utilisez un outil de sertissage pour fixer en toute sécurité la broche de contact au fil.

5.Insert dans le logement:Insérez l'assemblage de broches de contact serré dans le boîtier du connecteur.

6.Proisé le capuchon:Fixez le capuchon sur le boîtier pour compléter le connecteur.

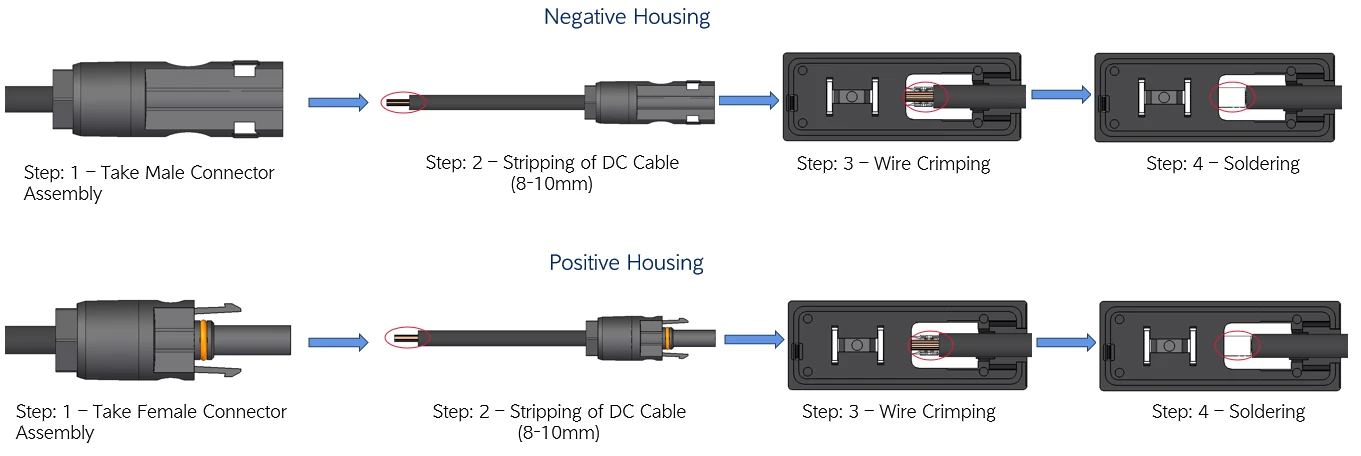

Le fil est directement frappé dans la boîte à jonction:

Prenez l'assemblage du connecteur:Prenez l'assemblage du connecteur masculin ou féminin.

Dépuisez le câble:Strip 8-10 mm d'isolation du câble CC.

Tire du fil:Crimp le fil décapé directement dans la boîte de jonction. La boîte de jonction aura des bornes internes (souvent des onglets ou des connecteurs métalliques) conçus pour recevoir et maintenir en toute sécurité le fil.

Soudure (fixe):Souder la connexion. La soudure ajoutera une résistance supplémentaire et aidera à prévenir la corrosion dans la connexion.

1. Cette ligne de production est principalement utilisée pour les processus suivants: chargement de câbles, disposition des câbles, alimentation et redressement des câbles, coupe de câbles, sertissage du câble, inspection visuelle, insertion du connecteur, vision du connecteur, etc.

2. Les sources d'alimentation requises sont l'électricité et l'air comprimé. Chaque poste de travail et unité de convoyeur travaille ensemble pour devenir un.

3. Le matériau principal utilisé dans la fabrication de l'ensemble de la machine est le cadre soudé, et toutes les pièces qui sont sujettes à la corrosion reçoivent des traitements de surface tels que la peinture et l'électroples pour assurer aucune corrosion et une bonne apparence pendant la période de garantie ou même plus.

4. La conception de l'équipement considère entièrement l'ergonomie et la sécurité des opérations d'usine. L'équipement peut compter automatiquement la production de production.

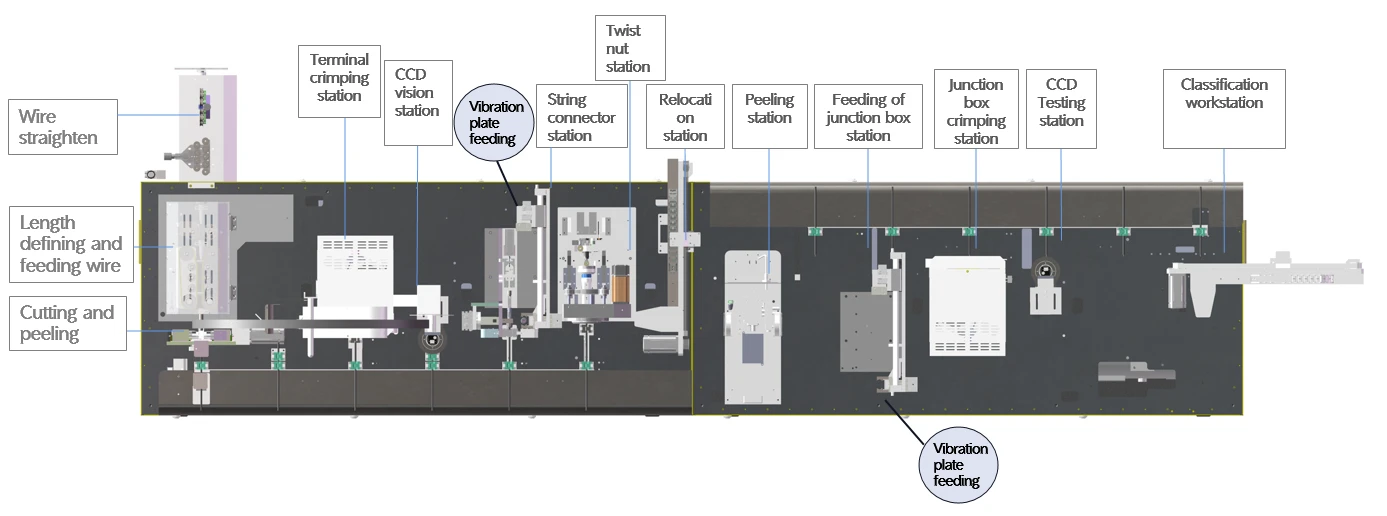

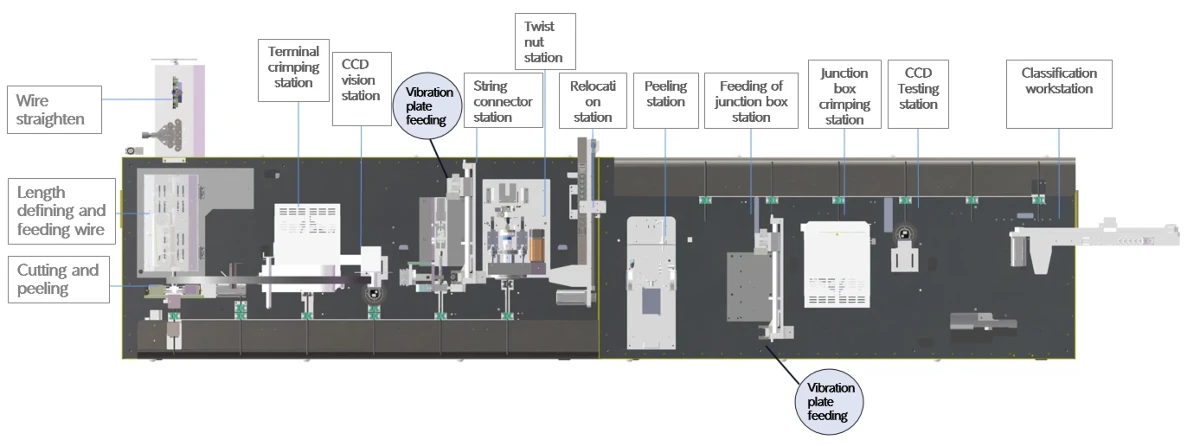

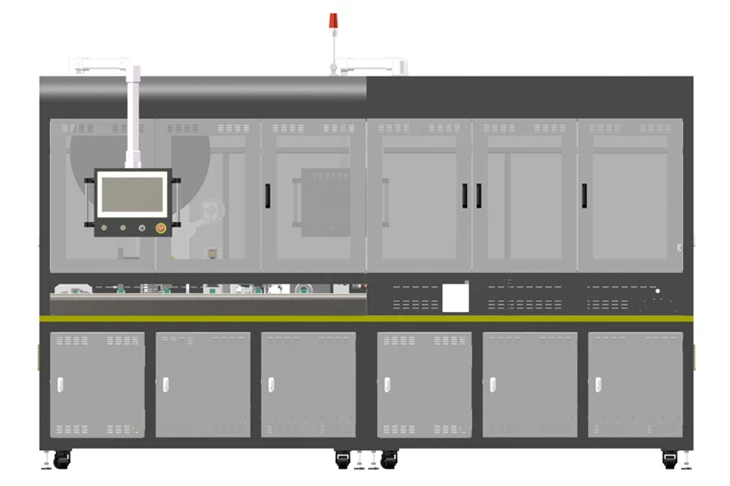

1. La ligne de production convient au traitement automatisé des câbles photovoltaïques. La ligne de production circule de gauche à droite et peut atteindre le déshabillage de fil, le sertissage des terminaux, la détection CCD, le filetage du connecteur, la torsion des écrous, la boîte de jonction à sertier, la détection du CCD

2. Diamètre de fil applicable: 4 mm²

3. Longueur de ligne: 15 0 mm -600 mm, tolérance ± 0,002 * l +1 mm;

4. Plage de longueurs de pelage: 1-9 mm;

5. Rythme de production: supérieur ou égal à 4 secondes;

6. Taille de l'hôte: 1200 × 4000 × 2400 mm

7. Système d'exploitation de la machine humaine: L'interface d'écran touchable est simple et claire, permettant un contrôle rapide du fonctionnement de la machine. Tous les paramètres peuvent être facilement définis et stockés, et les instructions de fonctionnement sont affichées de manière intuitive et simple à travers des images. Il est livré avec une fonction de protection de mot de passe de niveau 4- (avec des autorisations divisées en opérateur, contrôle de la qualité, technicien et gestionnaire), une lumière de défaut et une coordination de code d'erreur pour la maintenance, la maintenance facile et la réduction des coûts;

8. La plupart des postes de travail utilisent des produits matures pour l'intégration pour assurer la stabilité des produits;

9. Adopter le système de contrôle des servomoteurs pour assurer la précision des produits;

10. Le programme peut stocker jusqu'à 100 fichiers et peut être accessible en sélectionnant le numéro de programme. Le serveur de base de données collecte des données de production et organise la qualité de la ligne de production, ce qui rend pratique le système supérieur (MES ou ERP) pour extraire les données et tracer des données de traitement pendant la production de produits via le réseau;

étiquette à chaud: Panneau solaire Ligne de production de ligne de connexion MC4, China Solar Panel MC4 Connexion Ligne de production Fournières, usine
