Ligne de production de modules photovoltaïques avec une capacité personnalisée

1. L'équipement est entraîné par un servomoteur, avec un entraînement à engrenages et à crémaillère et un guide ferroviaire linéaire, qui présente les avantages d'un fonctionnement précis et d'un fonctionnement fluide ;
2. L'ensemble de la machine est équipé d'une barrière de sécurité et dispose d'une fonction de protection de sécurité ;
3. Le cadre du clip est ferme et fiable, et le cadre n'est pas rayé ;
4. L'ensemble de la machine est équipé d'une protection contre la mise hors tension et la coupure de gaz ;
5. L'équipement fonctionne automatiquement et le processus de fonctionnement ne nécessite aucune intervention du personnel ;
6. L'interface de fonctionnement et de programmation est simple et facile à utiliser

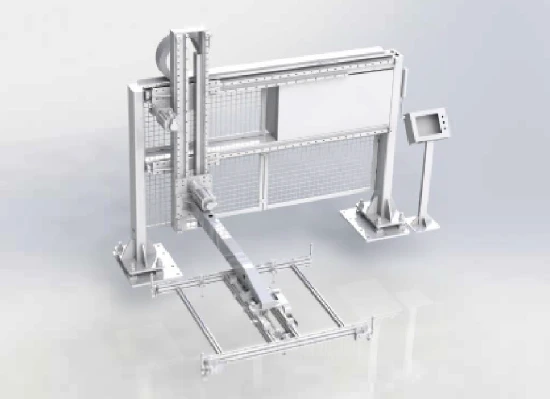

1. L'équipement est entraîné par un servomoteur, entraîné par une crémaillère et un guide ferroviaire linéaire, un fonctionnement précis et fluide ;
2. La ventouse du support de composants est fabriquée en polyuréthane, qui n'imprimera pas le verre lors du processus d'absorption ;
3. L'ensemble de la machine est équipé d'une barrière de sécurité et dispose d'une fonction de protection de sécurité ;
4. Les parties supérieure et inférieure de la boîte d'emballage sont pratiques et simples pour le fonctionnement du personnel ; 5. L'ensemble de la machine est équipé d'une protection contre la mise hors tension et la coupure de gaz ;
6. Contrôle automatique de l'équipement, ne nécessitant aucune intervention du personnel pendant le processus d'exploitation ;
7. L'interface de fonctionnement et de programmation est simple et facile à utiliser ;
8. Le système de vision intelligent guide le manipulateur vers un positionnement précis.

1. La forme d'opération automatisée réduit le lien de remplissage de colle artificielle ;
2. Rapport précis, intégration de colle, pour obtenir une véritable automatisation complète ;
3. Remuez bien pour éviter les déchets causés par la colle artificielle ;
4. Servomoteur, haute précision de tir de colle ;
5. Programmation et contrôle informatiques, avec un haut degré d'intelligence, simples et faciles à utiliser.

1. L'équipement est entraîné par un servomoteur, qui présente les avantages d'une précision précise et d'un fonctionnement fluide ;
2. L'ensemble de la machine est équipé d'une barrière de sécurité, qui a la fonction de protection de sécurité ;
3. Contrôle automatique de l'équipement et le processus de fonctionnement ne nécessite aucune intervention du personnel ;
4. Lors du travail, les quatre côtés du composant sont coupés en même temps, ce qui présente les avantages d'une efficacité et d'une stabilité élevées ;
5. Installez le dispositif de guidage pour empêcher les déchets d'éclabousser ;
6. La lame adopte un bord en arc de cercle, coupe proprement et utilise le bord arrière de la lame pour éliminer efficacement les matériaux résiduels du composant ;
7. Facile à remplacer la lame

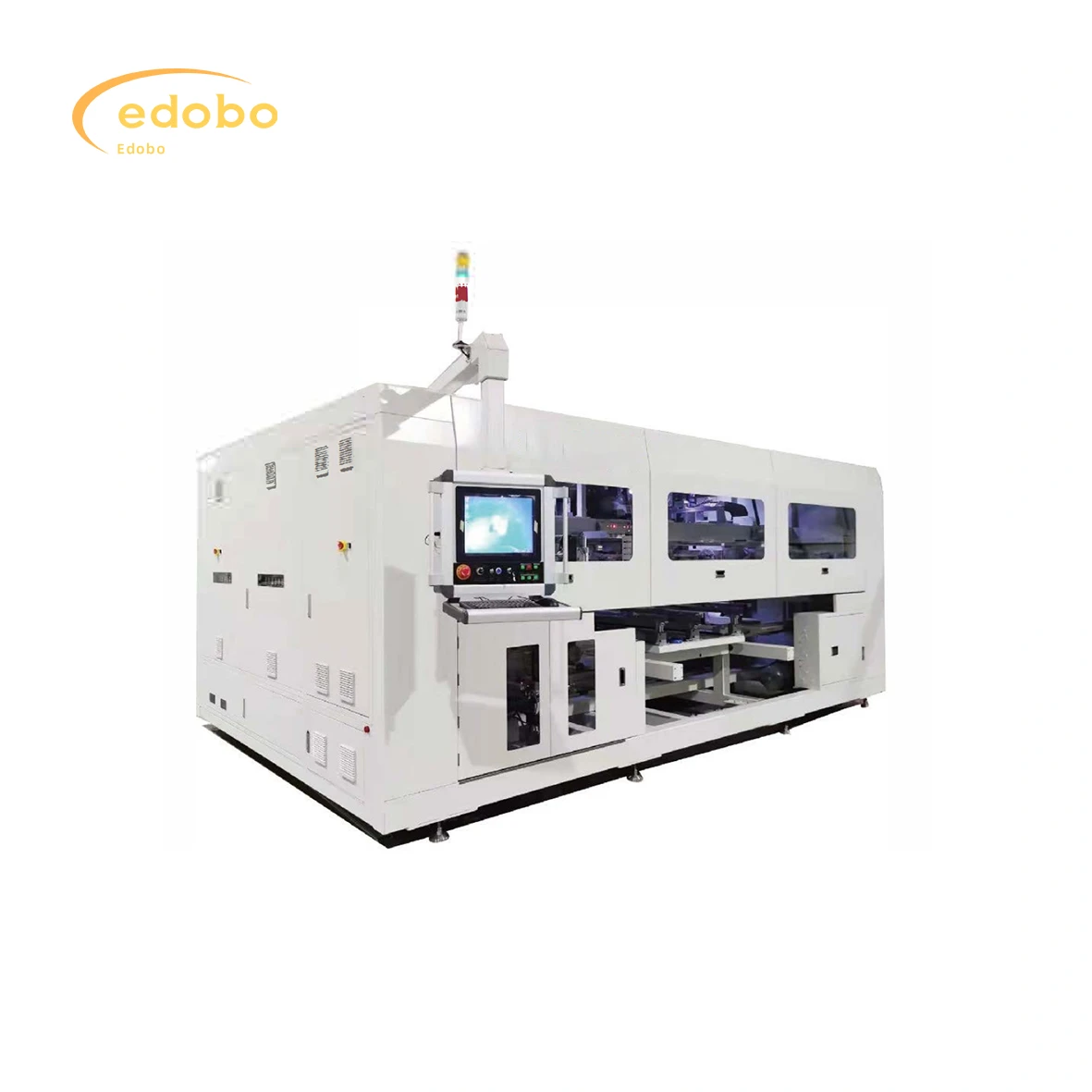

1. Temps de cycle 17 s, haute vitesse
2. Forte compatibilité : compatible avec les multi-fragments de 6 cordes, la soudure à 5 cordes à simple bypass et la soudure à 6 cordes à double bypass.
3. Corrige deux fois la position de la chaîne de cellules demi-pièces de la série 10/12, saisit la chaîne de cellules par adsorption sous vide, soudure à vide unique et haute précision de soudage.
4. Conversion pratique des spécifications.
5. Peut perforer au bout du ruban de bus
6. Alimentation d'un seul côté, facile à utiliser
7. L'intégration de la soudure Double Bypass peut répondre à la demande du client pour une soudure double Bypass à 6 cordes du ruban de bus de dérivation, peut être fermée ou ouverte en fonction de la demande d'utilisation réelle.
8. La plus petite surface au sol, le CoO le plus bas.

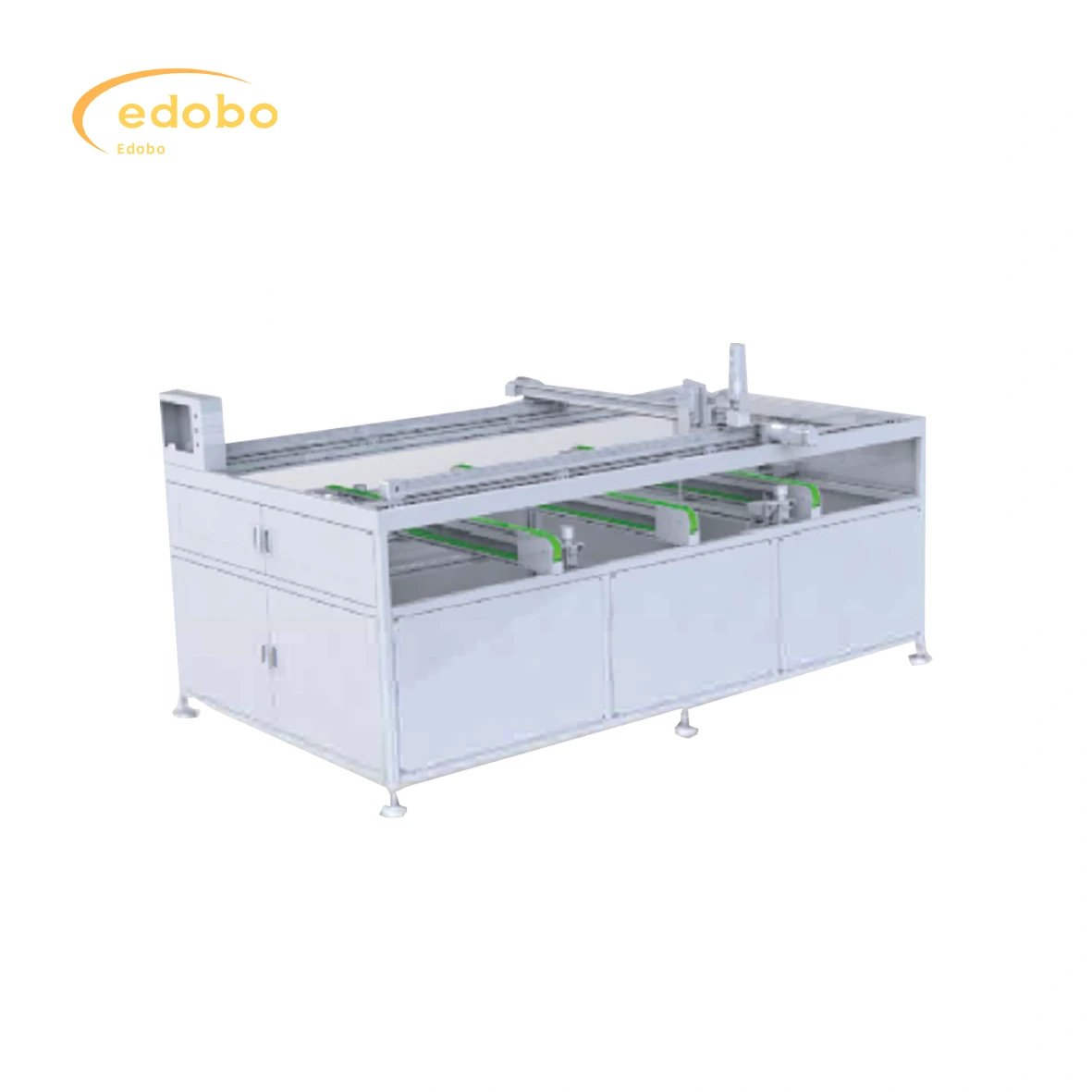

1. La machine adopte une courroie synchrone, entraînée par un servomoteur et guidée par un rail de guidage linéaire, qui présente les avantages d'un positionnement précis, d'un fonctionnement stable et d'une vitesse rapide.
2. La ventouse est en polyuréthane et ne laissera aucune marque sur le cordon de batterie après aspiration.
3. La machine est équipée d’une protection électrique et gazeuse.
4. La machine est entièrement automatique et ne nécessite aucune intervention manuelle.
5. La précision de positionnement de la chaîne de batterie est de ± 0,3 millimètres
6. Six cordons d'alimentation espacés de 1-10 millimètres
7. Compatible avec plusieurs chaînes de batteries, taille 156/182/210, 6-12 pièces
8. Le doigt principal des cellules solaires est compatible avec 2/3/4/5 doigts

Capacité de la ligne de production : La ligne de production a une plage de capacité de 50 MW à 500 MW par an.

Exigences d'alimentation électrique : L'équipement fonctionne sur une alimentation électrique de 380 V en utilisant un système triphasé à cinq fils. Les demandes de puissance spécifiques pour chaque unité peuvent être trouvées dans leurs paramètres d'équipement respectifs. Une configuration de ligne électrique distincte sera fournie par notre société.

Exigences en matière d'air comprimé : l'équipement nécessite de l'air comprimé à une pression de {{0}}.6-0.8MPa, qui doit être sec, propre et répondre aux normes des lignes de production automatisées. L'air doit avoir un nombre de particules de poussière inférieur ou égal à 1 µm, un point de rosée d'eau inférieur ou égal à -40 degrés et des niveaux d'huile (y compris la vapeur) inférieurs ou égaux à 0,1 mg/m³.

Propreté de l'air dans l'usine : l'air de l'usine doit maintenir un niveau de propreté d'au moins 300,000 (classe ISO 8).

Vitesse du convoyeur : le temps de cycle du convoyeur doit être inférieur à 22 secondes, ce qui est suffisant pour supporter une capacité de production de 500 MW par an. Le système utilise un contrôle d'entraînement à fréquence variable (VFD), avec la fréquence principale réglée à 30 Hz et une plage de vitesse réglable de 0-50 Hz (les vitesses spécifiques peuvent être trouvées dans les paramètres d'équipement de chaque unité).

Dimensions externes de la ligne de convoyeur : L'équipement n'est pas standard et le schéma d'implantation final sera fourni par Edobo Solar.

Hauteur de la chaîne de montage et plage de réglage : Il peut y avoir des différences de hauteur entre les équipements individuels et l'unité de convoyeur. Pour les dimensions extérieures spécifiques, veuillez vous référer aux paramètres techniques de chaque équipement. La hauteur standard de l'unité de convoyeur est généralement de 950 mm ± 30 mm.

Plage réglable du convoyeur : La plage opérationnelle de la ligne de convoyeur et de l'équipement peut être ajustée pour les composants d'une longueur comprise entre 1 650 mm et 2 600 mm et d'une largeur comprise entre 950 mm et 1 500 mm, prenant en charge diverses méthodes de stratification pour le transport des composants.

Douceur de la ligne de convoyeur : La ligne de convoyeur doit fonctionner sans problème, avec des décalages ne dépassant pas 10 mm.

Taux de défaillance des composants : lorsque l'équipement fonctionne correctement, le taux de défaillance des composants attribué à l'équipement ou à la ligne de convoyeur est inférieur à 1 sur 1 000.

Niveau sonore : Le niveau sonore pendant le fonctionnement de l'équipement ne doit pas dépasser 72 dBA, à l'exclusion du bruit des pompes de compression.

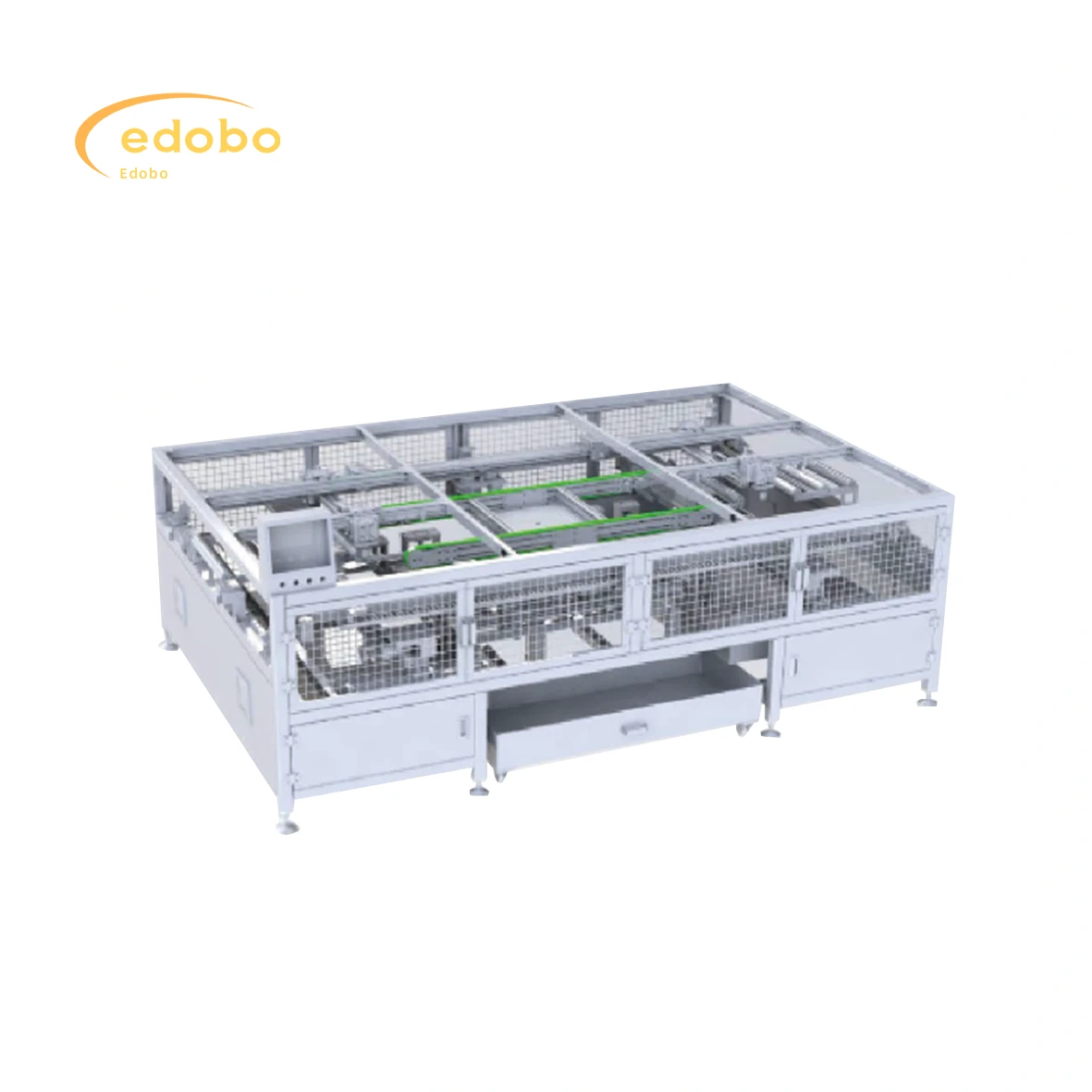

1. La cellule adopte un positionnement visuel CCD, qui présente les avantages d'une grande précision et stabilité ;
2. L'équipement peut recevoir automatiquement, mettre en page automatiquement et exporter automatiquement les composants, et la mise en page est un positionnement précis ;
3. La ventouse est fabriquée en silicone importé, qui ne laissera pas de marque sur la surface de la batterie ;
4. Adoptez le mode de mouvement mécanique à trois axes (rotation de 180 degrés) ;
5. Le mouvement latéral adopte un module de moteur linéaire, qui présente les avantages d'une vitesse de mouvement rapide, d'une précision de positionnement répétée élevée et de performances stables, permettant d'économiser le temps de battement global ;
6. Le réglage du changement de bord long et court adopte un mécanisme de verrouillage rapide, un réglage rapide, simple, pratique et fiable ;
