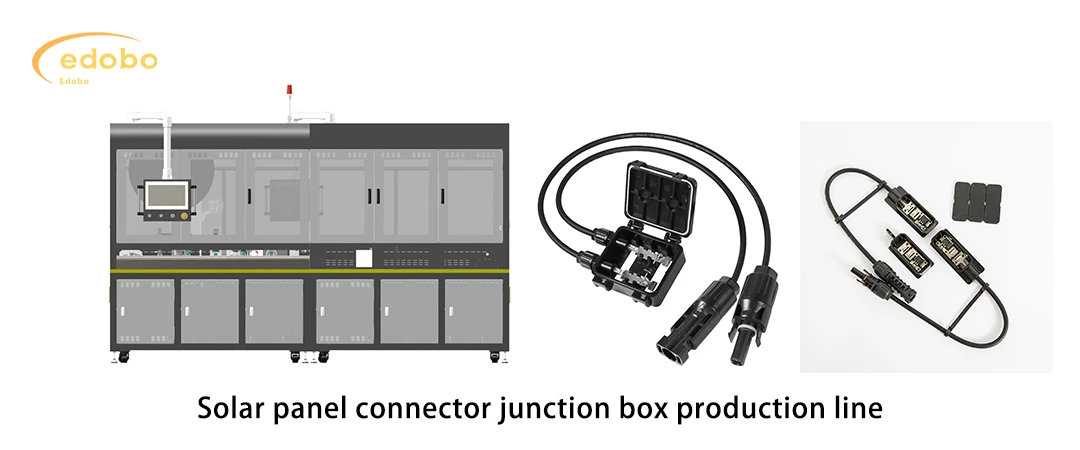

Équipement de production de connecteur de panneau solaire
Description
Paramètres techniques

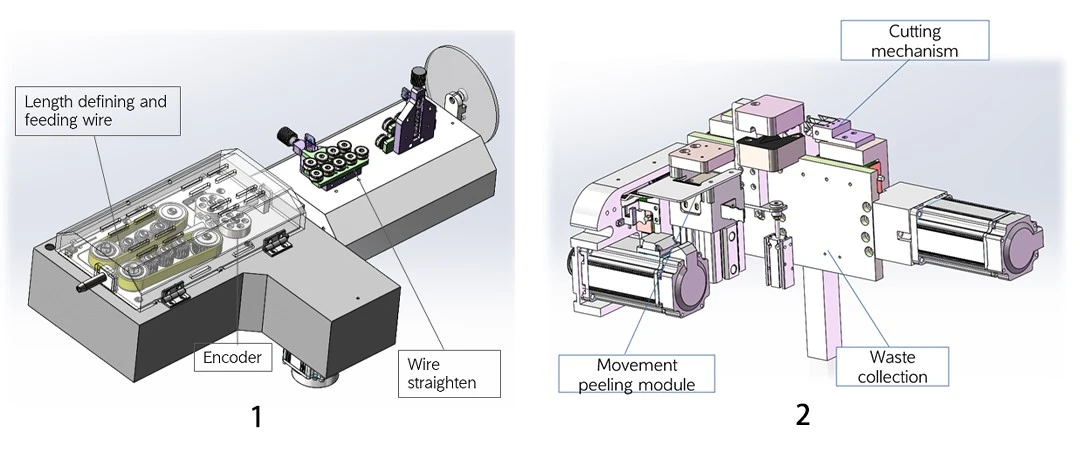

1. Fraisage de fil de longueur fixe:Assure des longueurs de fil précises et cohérentes pour un traitement optimal.
Adopter un système entièrement servo et un traitement en boucle fermée pour assurer la stabilité de la longueur de la ligne de coupe;
2.CUTATING ET PELET MACHINE:Automatise la coupe et le décapage de l'isolation, en préparant les fils à sertier.
Lors du pelage, ne rayez pas ou ne coupez pas le fil de cuivre; Pelage et peau
Équipé d'un système de collecte de déchets pour collecter et traiter la peau du fil coupé.

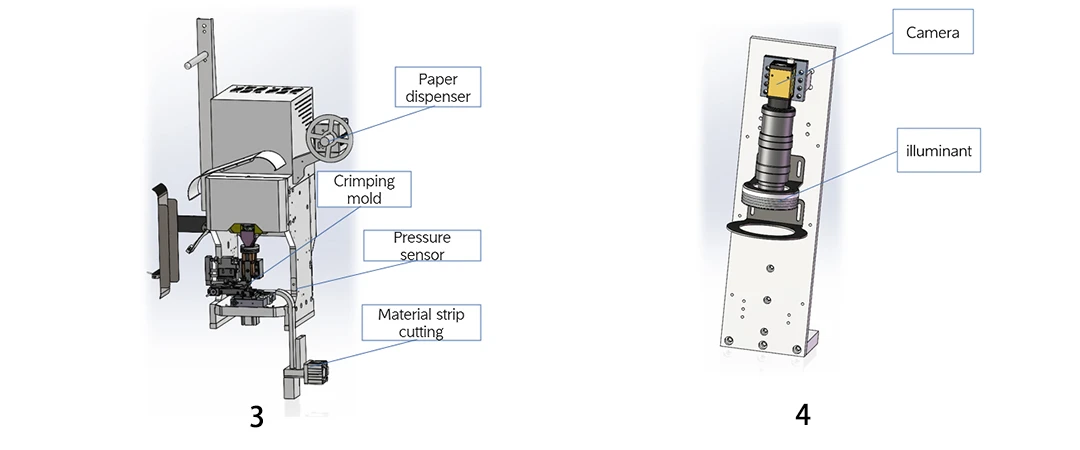

3. Machine de créance:La station complète principalement le sertissage des terminaux et des fils. La puissance adopte un système de servo avec une précision d'état de ± 0. 02mm;
Le poste de travail est équipé de la surveillance de la pression de l'OES pour détecter la qualité de la serpente;
4. Station de détection de taille de crédibilité (facultatif):Fournit un contrôle de la qualité en vérifiant les dimensions de sertissage, en garantissant des performances cohérentes.
Le module adopte un système visuel pour inspecter principalement l'apparition de fils de cuivre exposés, de positions de sertissage en fil de cuivre, etc.;

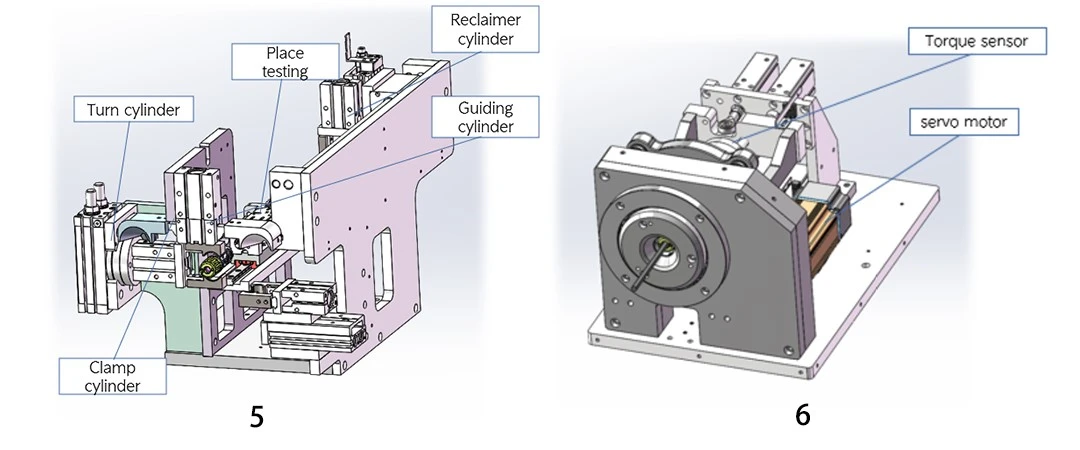

5. Machine de filetage de connecteur:Automate le processus d'insertion des fils dans des boîtiers de connecteurs.
La station complète principalement la fonction d'insertion de câbles avec des bornes serties dans des connecteurs;
La station est équipée de capteurs en place pour détecter si les bornes sont correctement insérées;
6. Machine de torsion:Fonge solidement les écrous sur les connecteurs, en terminant l'assemblage.
La station est équipée d'un capteur de position pour détecter si le connecteur est inséré en place;
Équipé d'un capteur de couple qui peut détecter l'ampleur du couple en temps réel

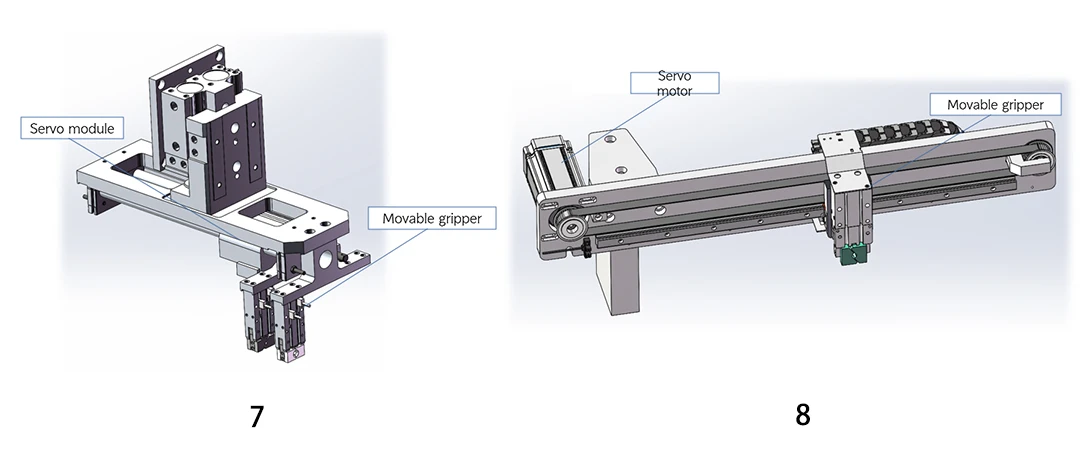

7. Station de référence:La station complète principalement le transfert de fils pour faciliter le traitement de l'autre extrémité.
8. Machine de classification Offline:Trie automatiquement les produits finis, séparant le bon (OK) des unités défectueuses (NG).
Le poste de travail complète principalement la ligne hors ligne des produits;
L'utilisation de servomoteurs peut séparer les produits défectueux des bons produits;
| Fonctionnalité | Spécification |
| Plage de traitement | Stations de montage personnalisables basées sur le modèle de connecteur |
| Capacité de production | 15-20 pcs / min |
| Fonction | Assemblage entièrement automatique de tous les composants du connecteur |
| Température de fonctionnement | 0-40 degré (32-104 degré f) |
| Humidité | 40%-80% |
| Taux de qualification du produit | Supérieur ou égal à 99% |
| Pression atmosphérique | 0. 5 MPa - 0. 7 MPa (nécessite une source d'air sèche propre) |
| Alimentation électrique | AC 220V / 50Hz |
